富士智慧型管线探测仪 PL-G07
日本富士全新PL-G07型管线探测仪在探测能力上不仅秉承了对球墨铸铁管、水泥管等弱信号管线的特点，同时兼具了平移法测深、连续测深以及峰值保持功能。接收机加入的全新“体感振动提示+LED灯闪烁”探测模式能够进一步帮助探测人员在错综复杂的管网中提高管线感知度，准确定位目标管道。新机型全面开发蓝牙传输模式以及管网手机App，将为使用者带来全新的智慧管线精测体验。
主要特点
-
全新蓝牙传输功能，可将管线探测数据直接传输至配套的手机App中，在网络地图实时查看管线的平面位置、埋深以及坐标。
-
富士经典差动天线设计，定位管线精确，对于并行管线较多的城市管网探查非常实用。
-
可单手操作重量仅1.8公斤的接收机键盘，整体相比之前减轻了200克。长时间工作不会感到疲劳；发射机的电池用量仅为四节一号电池，既做到节能环保，又大幅减轻了机身重量。
-
使用三种探测效率：27kHz、83kHz和8kHz来定位和寻找金属管线；发射机可同时发射27kHz和83kHz两种频率，这一功能对于探测由不同管径组合而成的管路时更为重要。
-
采用高精度直读、智能平移等多种测深方式，在保证数据精准的同时操作异常方便。

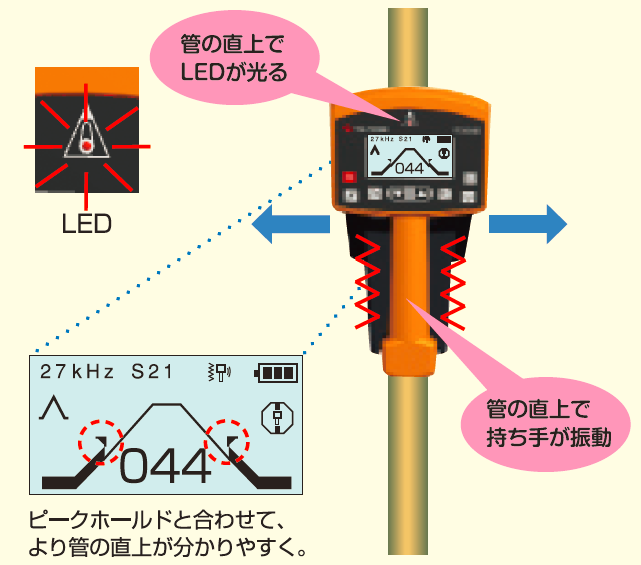

管线感知度增强功能
水平定位时以体感振动、LED灯闪烁、数据和仿真图形表示当前测量值，结果一目了然。
蓝牙数据传输+“PL-AP”手机软件
探测完毕后接收机会自动生成一组数据表格，记录每一处探测点的坐标、埋深、使用频率等数据，并通过蓝牙传输至操作者的手机APP中。通过App可将数据点直接显示在网络地图上，协助测绘人员进行管网的GIS设计等工作。
管轴指向功能
使用接收机进行探测时，屏幕右上角的管轴图标会随时随着管道的走向变化而变化，帮助探测人员更快速掌握管道位置。
技术参数
|
发射机 |
|
|
频率 |
83kHz / 27kHz / 8kHz |
|
输出功率 |
感应方式=0.5W |
|
直接方式=3.0W |
|
|
使用电源 |
DC 12V(UM-1´8) |
|
电池使用寿命 |
感应方式=大约20小时 |
|
直接方式=大约10小时 |
|
|
使用温度 |
－20~50℃ |
|
重量和尺寸 |
1.9kg / 288´241´105mm |
|
接收机 |
|
|
频率 |
83kHz / 27kHz / 8kHz |
|
蓝牙传输 |
Bluetooth Ver 2.1 Class2 SPP |
|
接收天线 |
差动天线、单线圈天线 |
|
连接状态检测 |
阻抗：1~10kΩ |
|
相位显示：-179o ~180 o 频率：512Hz |
|
|
显示 |
带背光液晶显示器 |
|
水平定位方式 |
最大值、CABLE |
|
测深方式 |
直读、智能平移、连续测深 |
|
深度指示 |
3位数字 |
|
当前测量值 |
|
|
使用电源 |
DC 9V(UM-3´6)3位数字、图形 |
|
电池使用寿命 |
无信号状态－8小时 |
|
使用喇叭－5小时 |
|
|
使用温度 |
-20~50℃ |
|
重量和尺寸 |
1.8kg / 131´280´610mm |
探测精度
|
定位精度 |
1.2m≤±2cm |
|
2m≤±5cm |
|
|
5m≤±25cm |
|
|
深度精度 |
1.2m≤±5% |
|
2m≤±5% |
|
|
5m≤±10% |
|
|
定位距离 |
|
|
差分线圈天线 |
感应方式－260m≤±10% |
|
直接方式－400m≤±10% |
|
|
单线圈天线 |
感应方式－400m≤±10% |
|
直接方式－450m≤±10% |
标准配件
发射机、接收机、直接方式电缆、触地支撑杆(30cm)、标志旗、软背包和操作说明书。
可选配件
外接耦合环、50米长电缆线轴、信标
